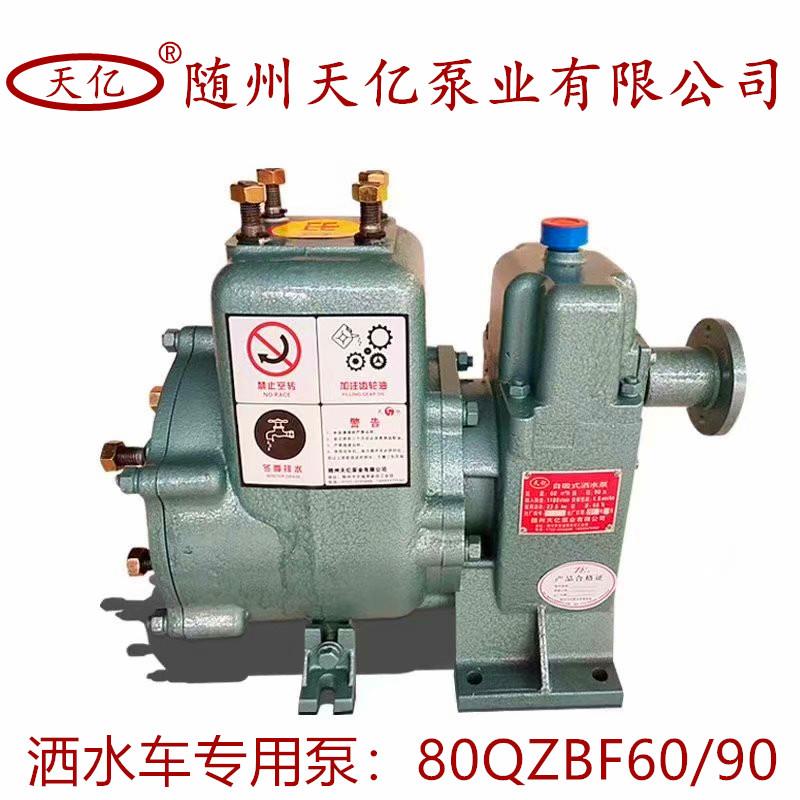

灑水車專用水泵基本參數 |
|
|
產品名稱 |
灑水車專用灑水泵 |
|
產品型號 |
80QZF-60/90N |
|
流量（m3/h）/（l/min） |
60/1000 |
|
揚程 |
90 |
|
輸入軸轉速（r/min） |
1180 |
|
軸功率 |
22.5 |
|
自吸高度 |
6.5 |
|
自吸時間（min/4m） |
1.5 |
一、泵的維護和保養
1、低溫季節，泵不工作時應將泵內液體放出，以防止液體結冰損壞泵殼體等零件。
2、滾動軸承長期使用磨損到一定程度時應更換。
3、機械密封不泄漏液體時，不必拆開檢查，若密封液泄漏孔漏液嚴重時，則應拆檢機械密封，拆裝機械密封時要輕拿輕放，保證密封面清潔， 保護好動環和靜環的鏡面，嚴禁破壞鏡面。機械密封漏液的主要原因是鏡面拉毛所致。另外，若橡膠密封件安裝不當或老化也會導致漏液，此時應修復， 調整或更換密封件。
4、齒輪箱中齒輪油應經常檢查， 油標是否有油，油過少要加油或更換，新泵使用三個月后要換新齒輪油。爾后每六個月更換一.次。
5、泵拆裝順序 80QZBF型泵為雙級其拆卸過程如下:
(1)從車上卸下泵，放盡泵內液體和齒輪箱內潤滑油。
(2)拆下前蓋。 (3)擰下葉輪螺母(左旋泵為右旋螺紋， 右旋泵為左旋螺紋)。
(4)取下一級葉輪，如有困難，可在下一一步拆齒輪箱體時拆下。
(5)擰下齒輪箱與泵體的連接螺母，用兩個M12螺栓擰人法蘭螺孔均勻地將泵體與齒輪箱體頂開并使之完全分離。
(6)取下二級葉輪及拆下密封座(注意不要損壞機械密封)。 (7)拆下透蓋取出主動軸組件，拆下悶蓋抽出齒輪軸組件。
二、故障及排除方法
|
故障 |
產生原因 |
排除方法 |
|
泵不出液體 |
1. 泵殼內未加液體或儲液不足 |
1. 未加儲液 |
|
2. 機械密封泄漏量過大 |
2. 修理或更換 |
|
|
3. 吸入管路漏氣 |
3. 檢查并消除漏氣現象 |
|
|
4. 轉速太低 |
4. 調高轉速 |
|
|
5. 吸塵太高或吸入管路太長 |
5. 降低吸程或縮短吸入管路 |
|
|
6. 吸入管路內氣體不能從出口排出 |
6. 設法使之排出 |
|
|
流量不足 |
1. 葉輪流道或吸入管路被堵塞 |
1. 消除堵塞物 |
|
2. 轉速太低 |
2. 調整到額定轉速 |
|
|
3. 葉輪或葉輪密封環磨損嚴重 |
3. 更換磨損零件 |
|
|
軸功率過大 |
1. 流量過大 |
1. 減小流量 |
|
2. 泵內流道堵塞或被卡住 |
2. 清除堵塞物 |
|
|
3. 轉速太高 |
3. 適當降低 |
|
|
4. 泵軸彎曲或葉輪卡阻 |
4. 調直或更換 |
|
|
雜音、振動較大 |
1. 底座不穩 |
1. 加固 |
|
2. 泵軸彎曲 |
2. 調直或更換 |
|
|
3. 發生汽蝕 |
3. 調整工況 |
|
|
4. 軸承嚴重磨損 |
4. 換新軸承 |
|
|
5. 泵與發送機軸間角過大 |
5. 調整到允許范圍 |
|
|
6. 泵或進口管路內有雜物 |
6. 清除雜物 |
三、質量承諾及三包范圍
在用戶選型合理并遵守維護保養要求情況下，從制造廠發貨之日起12個月內，不超過12個月，因產品制造不良而發生損壞或不能正常工作的，供方負責免費修理或更換零件，如因用戶使用不當而發生的損壞，供方根據用戶要求進行產品修復時要酌情收取費用，易損件除外。
